Sustav podizanja za predgotovljeni beton

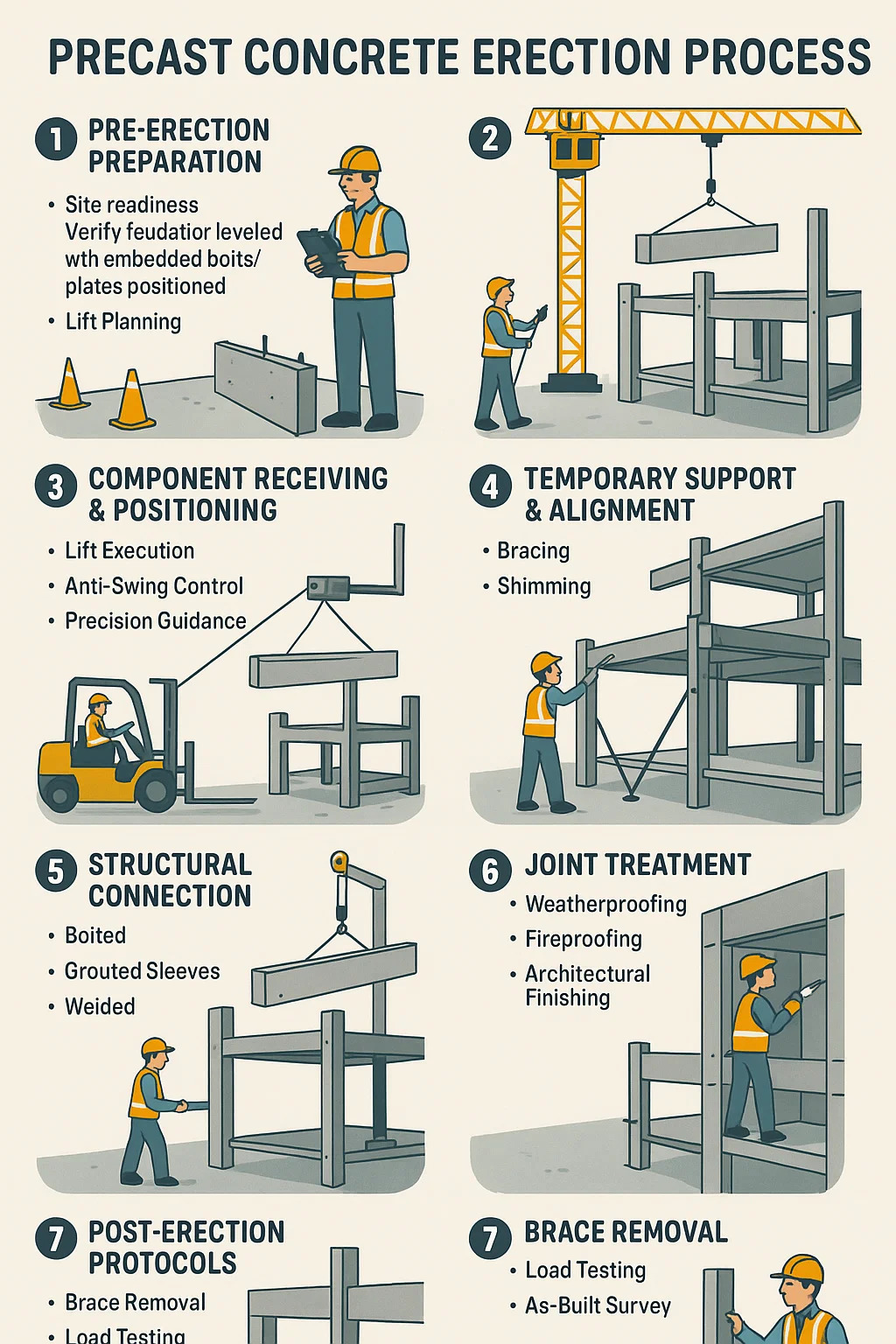

Proces montaže montažnog betona
1. Priprema prije montaže
Spremnost gradilišta: Provjerite jesu li temelji izravnani s pravilno postavljenim ugrađenim vijcima/pločama.
Planiranje dizala: Redoslijed ugradnje komponenti (npr. stupovi → grede → ploče).
Sigurnosno zoniranje: područja barikada pod radom dizalice; dodijeliti signalizatore.
2. Primanje i pozicioniranje komponenti
Postavljanje: Postavite jedinice blizu točaka postavljanja pomoću viličara/kamiona.
Postavljanje opute: pričvrstite priveznice za podizne umetke izlivene u montažne elemente.
Odabir dizalice: Postavite toranjske ili mobilne dizalice koje odgovaraju zahtjevima težine/radijusa.
3. Podizanje i manevriranje
Izvršenje podizanja: Podignite jedinice okomito kako biste uklonili prepreke, a zatim ih zakrenite u položaj.
Kontrola protiv ljuljanja: Koristite oznake za stabilizaciju elemenata tijekom vjetra ili kretanja.
Precizno vođenje: signalizatori usmjeravaju operatere dizalice putem radija; laseri provjeravaju poravnanje.
4. Privremena podrška i usklađivanje
Podupiranje: Ugradite podesive čelične podupirače za držanje zidova/stupova na visini.
Podloške: Umetnite čelične ili polimerne podloške na ležajeve kako biste postigli projektirano povišenje.
Provjere tolerancije: Potvrdite pozicioniranje unutar ±3 mm pomoću geodetskih instrumenata.
5. Strukturna veza
| Vrsta veze | metoda | Svrha |
|---|---|---|
| Vijcima | Zategnite vijke visoke čvrstoće kroz čelične ploče | Trenutačni prijenos opterećenja |
| Fugirani rukavi | Ubrizgajte cementnu žbuku u armaturne rukavce | Stvara monolitnu snagu |
| Zavareni | Zavarite ugrađene ploče ili repove armature | Trajna seizmička otpornost |
| Mehaničke spojnice | Armaturne spojnice s navojem | Brzo spajanje stupaca u stupce |
6. Liječenje zglobova
Otporan na atmosferske uvjete: Ugradite silikonsko brtvilo za potporne šipke u spojeve ploča.
Zaštita od požara: Spakirajte mineralnu vunu na razmake od poda do zida za ocjenu požara.
Arhitektonska završna obrada: Nanesite duralnu završnu obradu u boji: Nanesite žbuku ili žbuku usklađene u boji na izložene spojeve.
7. Protokoli nakon postavljanja
Uklanjanje spona: Odvojite privremene nosače tek nakon što spojevi dobiju punu snagu.
Ispitivanje opterećenja: Provjerite strukturalni integritet (npr. primijenite ispitna opterećenja na grede).
As-Built Anketa: Dokumentirajte konačne pozicije za evidenciju upravljanja objektom.
