VODILICA ZA MONTAŽNI BETON
Predgotovljene betonske ploče sa šupljom jezgrom su tvornički lijevane podne i krovne ploče s kontinuiranim uzdužnim šupljinama koje prolaze kroz njihovu dubinu, obično smanjujući težinu ploče za 30 do 50 posto u usporedbi s čvrstim pločama iste debljine uz zadržavanje usporedive čvrstoće na savijanje. Ove su ploče prednapregnute čeličnim nitima visoke čvrstoće tijekom proizvodnje, stvrdnjavane u kontroliranim uvjetima i otpremljene spremne za ugradnju, omogućujući strukturama postizanje jasnih raspona od 6 do 18 metara bez srednjih oslonaca. Za graditelje koji procjenjuju podne sustave za skladišta, parkirne strukture, stambene tornjeve ili komercijalne zgrade, šuplje ploče pružaju kombinaciju brzine, strukturalne učinkovitosti i kontrole troškova koju beton koji se lijeva na mjestu rijetko može usporediti.
Po čemu se šuplje ploče razlikuju od masivnih predgotovljenih ploča
Definirajuća značajka šuplje ploče je niz kružnih, ovalnih ili kapljičastih šupljina koje se protežu cijelom dužinom panela. Ove jezgre nastaju tijekom ekstruzije ili lijevanja u klizni oblik pomoću kalupa za formiranje šuplje jezgre koji se povlače kako se beton stvrdnjava, ostavljajući za sobom kontinuirane kanale. Standardna ploča sa šupljom jezgrom debljine 200 mm može sadržavati pet do sedam jezgri, svaka promjera otprilike 150 mm, čime se uklanja značajan volumen betona koji bi inače dodao mrtvu težinu, a da značajno ne pridonese kapacitetu savijanja.
Budući da su jezgre smještene u području neutralne osi ploče gdje beton najmanje pridonosi otporu na savijanje, uklanjanje ovog materijala ima minimalan utjecaj na strukturnu izvedbu. Žice za prednaprezanje, obično žica od sedam žica promjera od 9,5 mm do 15,2 mm, postavljaju se u donje prirubnice gdje su sile zatezanja najveće tijekom radnog opterećenja. Ova kombinacija praznog poprečnog presjeka i strateški postavljenog čelika za prednaprezanje je ono što omogućuje šupljim pločama da se protežu na velikim udaljenostima uz korištenje manje materijala od ekvivalentne pune ploče.
| Debljina ploče | Uteg šuplje jezgre | Čvrsta težina ploče | Smanjenje težine |
|---|---|---|---|
| 150 mm | 220 kg/m² | 360 kg/m² | 39 posto |
| 200 mm | 280 kg/m² | 480 kg/m² | 42 posto |
| 300 mm | 380 kg/m² | 720 kg/m² | 47 posto |
| 400 mm | 490 kg/m² | 960 kg/m² | 49 posto |
Proces proizvodnje od lijevanog kreveta do gotove ploče

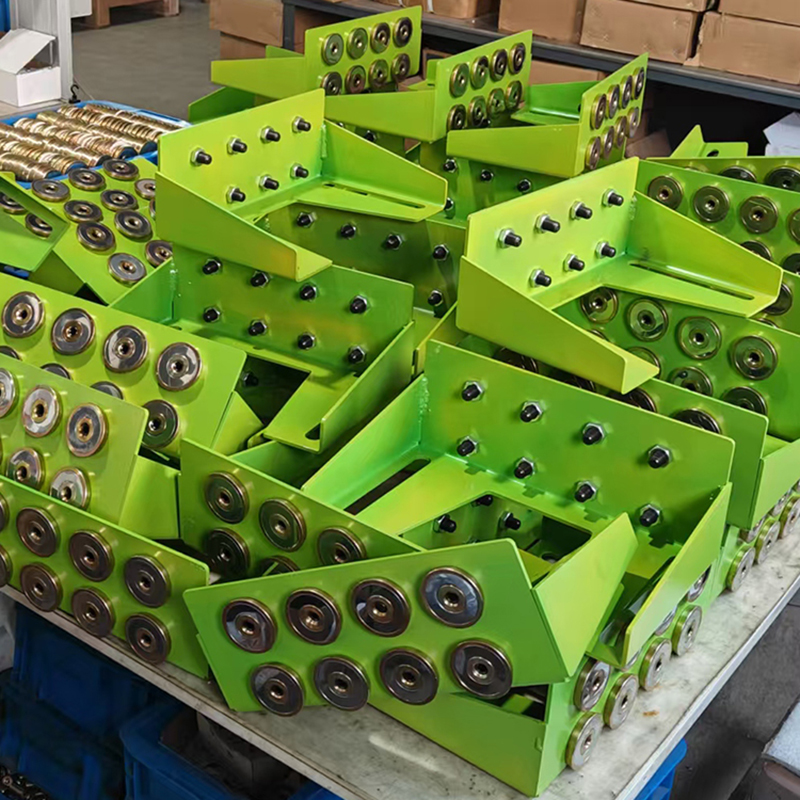

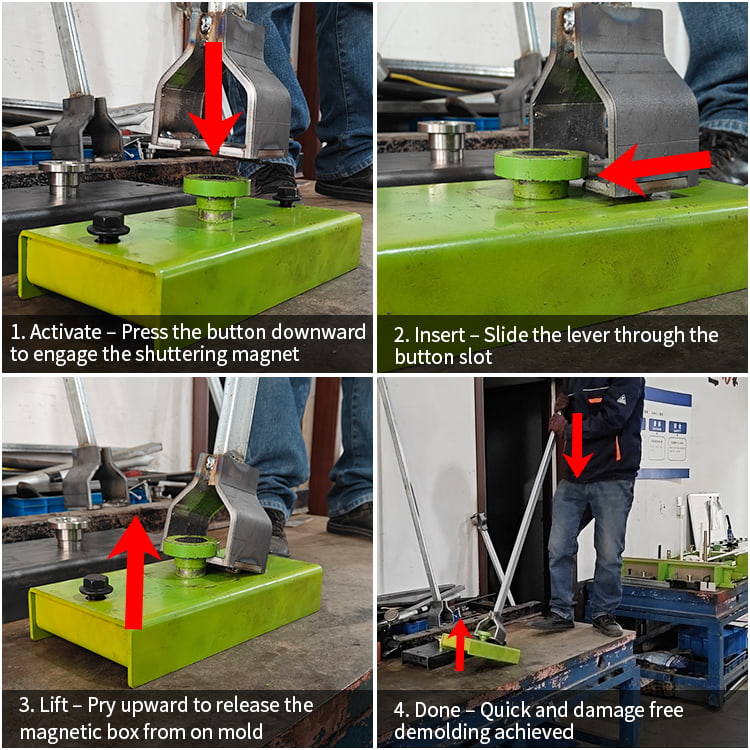

Ploče sa šupljim jezgrama proizvode se na dugačkim lijevanim pločama, često duge 100 do 150 metara, korištenjem metoda suhog lijevanog istiskivanja ili mokrog lijevanog kliznog oblikovanja. Kod ekstruzije, stroj se pomiče duž sloja taložeći beton s vrlo niskim sleganjem oko cijevi za oblikovanje jezgre dok ga zbija vibracijama i djelovanjem puža. Slip-forming koristi nešto vlažniju smjesu i krute jezgre na napuhavanje koje se izvlače kako stroj napreduje. Obje metode proizvode kontinuirane ploče koje se kasnije režu na potrebne duljine pomoću dijamantnih pila nakon što beton postigne dovoljnu čvrstoću.
Redoslijed prednapinjanja i zatezanja
Prije postavljanja betona, užeti za prednaprezanje provlače se duž cijele duljine lijevne podloge i zatežu pomoću hidrauličkih dizalica na sile koje se obično kreću između 100 i 200 kilonewtona po užetu, ovisno o veličini užeta i zahtjevima dizajna. Žice ostaju pod napetošću dok se beton lijeva i stvrdnjava. Nakon što beton postigne čvrstoću otpuštanja od približno 28 do 35 MPa , obično unutar 12 do 18 sati kada se koristi stvrdnjavanje parom, niti se režu ili oslobađaju. Time se sila zatezanja prenosi u beton, stvarajući unutarnje tlačno naprezanje koje se suprotstavlja vlačnim naprezanjima koja stvaraju radna opterećenja.
Operacije stvrdnjavanja i rezanja
Komore za stvrdnjavanje parom ili grijani poklopci ubrzavaju povećanje čvrstoće tako da se postolja za lijevanje mogu ponovno koristiti u dnevnom ciklusu. Nakon odvajanja niti, ploče se režu na određene duljine i širine, s urezima, rupama i skošenjima dodanim u ovoj fazi ili rezanjem pile ili umetanjem blokova prije lijevanja. Provjere kontrole kvalitete u ovoj točki uključuju mjerenje nagnutosti, inspekciju završne obrade površine i provjeru dimenzija prema projektnim crtežima prije nego što se ploče premjeste u skladište za utovar.
Referentni podaci o rasponu i nosivosti
Sposobnost raspona najvažniji je čimbenik odabira za šuplje ploče, a ovisi o dubini ploče, uzorku niti, čvrstoći betona i primijenjenom opterećenju. Sljedeće brojke predstavljaju uobičajeno objavljene kapacitete za standardne šuplje jezgre koje se koriste u podnim aplikacijama sa superponiranim opterećenjima u rasponu tipičnom za uredske i stambene prostore.
| Dubina ploče | Broj niti | Maksimalni raspon | Tipična uporaba |
|---|---|---|---|
| 150 mm | 4 niti | 6,5 m | Stambene etaže |
| 200 mm | 6 niti | 8,8 m | Uredski podovi |
| 250 mm | 8 niti | 11,2 m | Maloprodajne i parkirne platforme |
| 320 mm | 10 niti | 14,6 m | Krovovi skladišta velikog raspona |
| 400 mm | 12 niti | 18,0 m | Industrijske strukture |
Ove brojke treba tretirati kao početne referentne točke, budući da stvarne vrijednosti raspona ovise o specifičnoj geometriji presjeka proizvođača, korištenoj tlačnoj čvrstoći betona (obično 40 do 50 MPa za proizvodnju šupljih jezgri) i granicama progiba potrebnim za primjenu. Mnogi proizvođači objavljuju detaljne tablice raspona opterećenja koje odvojeno uzimaju u obzir i superponirano mrtvo opterećenje i kombinacije živog opterećenja, a dizajneri konstrukcije obično provjeravaju progib u uvjetima upotrebljivosti uz provjeru nosivosti krajnjeg momenta.
Redoslijed ugradnje na licu mjesta
Ploče sa šupljim jezgrama stižu na gradilište već stvrdnute i spremne za postavljanje, što je jedan od primarnih razloga zašto projekti odabiru ovaj sustav umjesto alternativa za livenje na mjestu. Tipična ekipa za montažu može postaviti između 300 i 500 četvornih metara podnih obloga dnevno ovisno o kapacitetu dizalice, veličini ploče i uvjetima pristupa gradilištu.
- Provjerite jesu li nosive površine ravne i na ispravnoj nadmorskoj visini, podmetanjem prema potrebi za održavanje dosljednog ležaja ploče
- Podignite ploče pomoću petlji za podizanje ili uređaja za podizanje užeta ubačenih u krajeve ploča, održavajući odgovarajuće kutove postavljanja
- Postavite ploče na nosive trake, obično neoprenske ili slične elastomerne jastučiće, s dosljednom duljinom ležaja na svakom kraju
- Poravnajte rubove ploča i prilagodite razmak prije fugiranja uzdužnih utora između susjednih ploča
- Postavite armaturu u utore za klinove gdje je potrebno i ulijte žbuku za spajanje susjednih ploča u kontinuiranu dijafragmu
- Ugradite strukturni pokrov ako je navedeno, obično 50 do 75 mm armiranog betona za izravnavanje površine i poboljšanje djelovanja dijafragme
- Potpuni spojevi na obodnim gredama i poprečnim zidovima prema konstrukcijskim nacrtima projekta
Duljina ležaja kritičan je detalj koji se često podcjenjuje. Većina kodova zahtijeva minimalnu duljinu ležaja od 75 mm za šuplje ploče na čeličnim ili betonskim nosačima, iako mnogi projektanti navode 100 mm ili više za dodatnu sigurnosnu granicu i prilagodbu tolerancije. Nedovoljan ležaj može dovesti do lokalnog pucanja ili lomljenja na krajevima panela, osobito kada paneli dožive rast nagiba ili toplinsko pomicanje nakon postavljanja.
Prefabrikovani betonski pribor Koristi se sa sustavima šupljih jezgri
Sustav šupljih podova rijetko se sastoji samo od ploča i žbuke. Potpuna instalacija ovisi o nizu predgotovljenih betonskih dodataka koji se bave spojevima, otpornošću na vremenske uvjete, potporom i završnim detaljima. Odabir pravog pribora ima izravan utjecaj i na brzinu ugradnje i na dugoročnu učinkovitost sklopa poda ili krova.
Podloge ležaja i potporne trake
Nosivi jastučići nalaze se između donje strane šuplje ploče i potporne grede, zida ili izbočine. Ove elastomerne trake, obično izrađene od neoprena, ravnomjerno raspoređuju reakcijsko opterećenje i prilagođavaju se malim rotacijama i pokretima bez prijenosa točkastih opterećenja na beton. Standardne debljine kreću se od 3 mm do 10 mm, s ocjenama tvrdoće odabranim na temelju očekivanog opterećenja ležaja.
Oprema za podizanje i postavljanje
Petlje za podizanje, podizači užeta i udubljena sidra za podizanje ulivaju se u ploče tijekom proizvodnje kako bi se omogućilo sigurno rukovanje dizalicom. Nakon ugradnje, džepovi za udubljena sidra obično se pune neskupljajućom žbukom kako bi se održala površina u ravnini. Rubni oblici i završne kape također se koriste tijekom proizvodnje za zatvaranje šupljih jezgri na krajevima panela, sprječavajući prodor betona ili žbuke u šupljine tijekom postavljanja vrha.
Punila za fuge i materijali za fugiranje
Žbuka za utore, obično cementna ili polimerom modificirana smjesa koja se ne skuplja, ispunjava uzdužne spojeve između ploča i neophodna je za raspodjelu opterećenja na susjedne jedinice. Potporne šipke i brtvila koriste se na obodnim spojevima i dilatacijskim spojevima kako bi se održala otpornost na vremenske uvjete dok se istovremeno omogućuje toplinsko pomicanje. Za krovne primjene, dodatni opšivni dodaci i komponente odvodnje integrirani su na rubovima panela i prodorima.
| Pribor | Funkcija | Tipičan materijal |
|---|---|---|
| Podloge za ležajeve | Rasporedite reakcijska opterećenja na oslonce | Neoprenski elastomer |
| Završne kapice | Zabrtvite šuplje jezgre na krajevima panela | Plastika ili montažni beton |
| Masa za fugiranje utora | Zalijepite susjedne ploče za prijenos opterećenja | Cementna mješavina koja se ne skuplja |
| Podizna sidra | Omogućite rukovanje dizalicom tijekom montaže | Čelik visoke čvrstoće |
| Masa za brtvljenje spojeva | Perimetralne i dilatacijske spojnice otporne na vremenske uvjete | Poliuretan ili silikon |
Razmatranje troškova i ekonomika projekta
Ploče sa šupljim jezgrama općenito nude niže troškove ugradnje od livenih betonskih podova za raspone veće od 6 metara, uglavnom zbog smanjenih potreba za oplatom, podupiranjem i radom na gradilištu. Trošak materijala po kvadratnom metru za šuplje ploče je često 15 do 25 posto niže nego ekvivalentnu ulivenu ploču kada se uračunaju kombinirani troškovi betona, oplate, armature i produženog rasporeda izgradnje koji zahtijevaju uliveni sustavi.
Troškovi prijevoza postaju značajan čimbenik za šuplje ploče zbog njihove duljine i težine, pri čemu većina projekata ograničava ekonomičnu udaljenost prijevoza na otprilike 150 do 250 kilometara od proizvodnog pogona prije nego što troškovi prijevoza umanje uštedu materijala. Projekti koji se nalaze u blizini tvornice montažnih konstrukcija imaju najviše koristi od ovog sustava, dok će udaljena mjesta možda trebati odmjeriti šuplju jezgru u odnosu na lokalno dostupne alternative kao što su drvene grede ili čelični podovi s betonskim vrhom.
Utjecaj rasporeda
Budući da šuplje ploče stižu stvrdnute i spremne za utovar, po podovima se često može hodati u roku od nekoliko sati od postavljanja, što omogućuje obrtnicima da gotovo odmah počnu s radom na nižoj razini. Ovaj komprimirani raspored često se navodi kao primarni pokretač odabira šupljih jezgri umjesto livenih sustava na višekatnicama, gdje se svaki ušteđeni ciklus poda izravno prevodi u smanjeno ukupno trajanje projekta i niže troškove financiranja tijekom izgradnje.
Uobičajene primjene u različitim vrstama zgrada
Šuplje ploče koriste se u širokom rasponu vrsta zgrada jer se sustav dobro prilagođava podnim pločama koje se ponavljaju i standardiziranim veličinama polja. Donja tablica sažima gdje se ovaj sustav najčešće navodi i zašto.
| Vrsta zgrade | Uobičajena dubina ploče | Ključna prednost |
|---|---|---|
| Stanovi za stanovanje | 150-200 mm | Akustična masa i brzo okretanje jedinice |
| Poslovne zgrade | 200-250 mm | Dugi čisti rasponi za otvorene tlocrte |
| Parking strukture | 250-320 mm | Trajnost i minimalno održavanje |
| Skladišta i logistički centri | 300-400 mm | Široki prostori za regale i opremu |
| Hladnjače | 250-320 mm | Jezgre se mogu koristiti za grijanje ili hlađenje |
Jedna primjena koju vrijedi istaknuti je korištenje samih šupljih jezgri kao servisnih kanala. U nekim projektima, električni vodovi, niskonaponski kablovi ili čak male cijevi za sustave zračenja provlače se kroz jezgre prije fugiranja krajnjih spojeva, pretvarajući ono što bi inače bio potrošeni prazni prostor u upotrebljivu građevinsku infrastrukturu. Ovaj pristup zahtijeva pažljivu koordinaciju tijekom faze projektiranja budući da se pristupne točke jezgre moraju planirati prije nego što se ploče lijevaju.
Otpornost na vatru i toplinska izvedba
Prirodna otpornost betona na vatru jedna je od inherentnih prednosti ploča sa šupljom jezgrom, pri čemu tipične ploče od 200 mm postižu ocjenu otpornosti na vatru od 2 sata ili više bez dodatne protupožarne zaštite, ovisno o betonskom pokrovu užadi za prednaprezanje i primijenjenom specifičnom standardu ispitivanja. To čini sustave šupljih jezgri posebno atraktivnim za odvajanje stanara u zgradama mješovite namjene ili pružanje odjeljaka u parkirnim garažama ispod zauzetih prostora.
Toplinski, šuplje jezgre pružaju određeni stupanj izolacije u usporedbi s čvrstim pločama jednake debljine, budući da zrak zarobljeni unutar šupljina ima nižu toplinsku vodljivost od betona. Međutim, šuplje ploče same po sebi rijetko ispunjavaju moderne zahtjeve izolacije ovojnice za vanjske krovove ili zidne primjene, pa se obično uparuju s krutim izolacijskim pločama, izoliranim oblogama ili sustavima izoliranih ploča kada se koriste na ovojnici zgrade, a ne u unutarnjim podnim aplikacijama.
Provjere kvalitete prije prihvaćanja isporučenih ploča
Primanje inspekcija na gradilištu pomaže u otkrivanju problema prije ugradnje ploča, kada su ispravci daleko lakši i jeftiniji. Ključne stavke koje je potrebno provjeriti po dolasku uključuju ukupne dimenzije panela prema radničkim crtežima, nagib unutar dopuštene tolerancije (obično ograničen na oko 1 mm po metru raspona za većinu primjena), stanje površine bez značajnih pukotina ili saća i potvrdu da točke podizanja, blokade i ugrađene ploče odgovaraju zahtjevima projekta.
Nagib i nagib diferencijala
Nagnutost, blagi luk prema gore koji je rezultat prednaprezanja, normalan je i očekivan u pločama sa šupljom jezgrom. Ono što je važnije za ugradnju je diferencijalni nagib između susjednih ploča, jer velike razlike mogu stvoriti stepenaste površine koje je teško izravnati samo preljevom. Proizvođači obično nastoje zadržati diferencijalni nagib između susjednih ploča unutar 10 do 15 mm za ploče slične duljine i povijesti učitavanja.
Dokumentacija i sljedivost
Svaki panel obično nosi identifikacijske oznake koje pokazuju datum proizvodnje, dizajn mješavine i položaj u zgradi, koji bi trebao odgovarati nacrtima za postavljanje. Održavanje ove sljedivosti pojednostavljuje rješavanje problema ako se pojave bilo kakva pitanja u vezi s izvedbom nakon instalacije i podržava točnu evidenciju izvedenog stanja za upravljanje objektom.
