Kada je u pitanju konstruktivna betonska konstrukcija, ispravno vezivanje čelika za armaturu jedan je od najkritičnijih koraka koji određuje hoće li konstrukcija sigurno funkcionirati desetljećima . Bilo da radite na predgotovljenim pločama, livenim pločama ili složenim sklopovima greda, način na koji je armatura vezana izravno utječe na prijenos opterećenja, konzistenciju betonskog pokrova i dugoročnu trajnost. Kratak odgovor: upotrijebite veznu žicu odgovarajućeg promjera, primijenite ispravan uzorak veznika za vrstu spoja, održavajte betonski pokrov od najmanje 1,5 inča i uvijek uparite svoj posao vezanja s kvalitetom Prefabrikovani betonski pribor koji su projektirani za specifičnu primjenu.
Ovaj vodič ulazi duboko u svaki aspekt vezivanja čelika za armaturu - od mjerača žice i alata za vezivanje do načina na koji dodaci kao što su barske stolice, odstojnici i mehaničke spojnice djeluju na vaš armaturni sklop. Ako specificirate, izrađujete ili pregledavate armirani beton, ovo su informacije koje su vam potrebne.
Zašto je pravilno vezivanje armaturnog čelika važnije nego što većina ljudi misli
Armaturne veze nisu konstrukcijske u inženjerskom smislu — ne nose opterećenje. No oni drže kavez zajedno tijekom postavljanja betona, sprječavajući pomicanje šipki pod vibracijama betonskog vibratora ili težinom i protokom svježeg betona. Pogrešno poravnata šipka za čak pola inča može smanjiti efektivnu dubinu dijela grede za 5-10% , značajno smanjujući kapacitet savijanja bez ikakvih vidljivih znakova problema.
Smjesa za posljedice u proizvodnji montažnog betona, gdje su stroge tolerancije dimenzija standardne. Predgotovljeni paneli, nosači mostova i konstrukcijski stupovi projektirani su s položajima armaturnih šipki izmjerenim na djeliće inča. Labave spojnice koje dopuštaju premještanje šipki prije stvrdnjavanja betona mogu dovesti do komponenata izvan tolerancije koje ne prolaze provjere kvalitete — ili još gore, prolaze inspekciju i lošije rade.
Osim kontrole dimenzija, pravilno vezani kavezi podržavaju dosljedno postavljanje Prefabrikovani betonski pribor kao što su umeci za podizanje, sidrene ploče, ugrađene ploče i rukavci. Ovi dodaci oslanjaju se na krute armaturne rešetke kako bi ostali na mjestu. Loše vezan kavez je loše pozicioniran umetak, a to znači probleme na terenu: neporavnate spojeve, neadekvatne nazivne nosivosti i skupe sanacije.
Žica za vezivanje: Vrste, mjerači i kada ih koristiti
Najčešći materijal za vezivanje armaturnog čelika je žarena crna žica, koja se naziva i meka crna žica. Njegova mekoća nakon žarenja omogućuje mu da se čvrsto uvije bez lomljenja, a prilično je otporan na koroziju u suhim okruženjima. Standardni raspon promjera za vezivanje armature je 16 do 18 AWG (američki promjer žice) , s 16,5 AWG koji se najčešće koristi u komercijalnoj gradnji.
Vrste žica prema primjeni
| Vrsta žice | mjerač | Najbolja aplikacija | Bilješke |
| Žarena crna žica | 16–18 AWG | Opći radovi na pločama, zidovima, stupovima | Najekonomičniji, široko dostupan |
| Pocinčana žica | 16 AWG | Morske, obalne, zone visoke vlažnosti | Veći trošak, bolja otpornost na koroziju |
| Žica od nehrđajućeg čelika | 16–18 AWG | Armaturne rešetke obložene epoksidom ili nehrđajućeg čelika | Sprječava galvansku koroziju između različitih metala |
| Unaprijed izrezana vezična žica (zavojnice) | 16,5 AWG | Automatski alati za vezanje, veliki obim posla | Radi s alatima za kravate na baterije |
Tablica 1: Uobičajene vrste veznih žica i njihove preporučene primjene u armaturnim radovima
Jedan praktičan savjet s terena: izbjegavajte upotrebu žice koja je preteška za kombinaciju šipki. Vezanje #4 šipke s 14 AWG žicom proizvodi upletene repove koji strše u zonu pokrivanja. Twist repovi uvijek moraju biti savijeni prema unutra — prema tijelu kaveza — kako ne bi migrirali na betonsku površinu i uzrokovali mrlje od hrđe ili pucanje.
Standardni uzorci kravata i gdje ih primijeniti
Postoji šest uobičajeno priznatih uzoraka spojnica u praksi armiranja čelika, od kojih svaki odgovara specifičnoj geometriji spoja ili strukturalnim zahtjevima. Znajući koju primijeniti smanjuje se otpad žice, ubrzava proizvodnja i osigurava da se vezica stvarno drži pod silama postavljanja betona.
Kravata na kopču
Uskočni anker (koji se naziva i jednostavan anker) je najbrži za izvođenje i prikladan je za križanja šipki u ravnim pločama i zidovima gdje se šipke križaju pod 90 stupnjeva i spoj neće biti izložen jakim vibracijama. Omotajte žicu oko obje šipke, prekrižite krajeve i uvrnite kukom dok ne prilegnu. Iskusnom željezaru potrebno je manje od 3 sekunde po izjednačenom rezultatu. Međutim, uskočne spojnice nisu prikladne za raskrižja u blizini građevinskih spojeva ili na mjestima gdje se šipke moraju precizno držati — dopuštaju lagano okretanje pod silom.
Kravata za sedlo
Za raskrižja koja se moraju oduprijeti većem kretanju - osobito kavezne obruče stupova vezane za okomite šipke - vezica za sjedalo omotava žicu ispod poprečne šipke i preko gornje šipke s obje strane prije uvijanja. Ovo stvara kontakt u četiri točke koji se mnogo bolje odupire rotaciji šipke od spojne vezice. Većina specifikacija kaveza za stupove zahtijevaju sedlaste spone najmanje na svakom trećem raskrižju, dok su uskočne spone dopuštene na drugim mjestima.
Kravata u obliku osmice
Koristi se prvenstveno tamo gdje se šipke križaju pod kutom koji nije 90 stupnjeva ili gdje je potreban posebno siguran spoj. Žica prolazi oko obje šipke u obliku osmice prije uvijanja. Ova spona je također poželjna za dijagonalno posmično ojačanje u gredama i za vezice na uglovima kaveza stupova. Potrebno je malo više žice i vremena, ali daje osjetno čvršći spoj.
Kravata za omotavanje i sedlanje
Teški sklopovi kaveza - poput onih u kapama stupova mosta ili velikim montažnim gredama - često specificiraju vezice za omotavanje i sedlo. Žica se potpuno omota oko donje šipke prije nego što se povuče preko gornje šipke i uvrne. Ovo je najsigurniji ručni uzorak vezivanja i zahtijeva se prema nekim DOT specifikacijama za primarnu armaturu u elementima mosta.
Kravata na kopču with Kick (Double-Loop)
Varijacija kopče u kojoj se žica udvostručuje prije omatanja. Uobičajeno u temeljima prostirača gdje su šipke velike (#8 i više) i jedna žičana žica ne bi pružila dovoljnu silu stezanja. Udvostručenje žice učinkovito udvostručuje silu držanja na spoju.
Alati za vezanje: od ručne kuke do strojeva na baterije
Pravi alat za vezanje dramatično skraćuje vrijeme rada. Na velikom komercijalnom izlijevanju ploča, ekipa koja koristi automatske alate za vezivanje na baterije može postići 2-3 puta veća od brzine vezanja posade koja koristi ručne udice, s dosljednijom čvrstoćom uvijanja i manjim zamorom ruke.
Ručne kuke za vezivanje
Standardna ručna udica je jednostavan alat sa savijenom šipkom, obično dug 8-10 inča. Postoje i brze udice s rotirajućom cijevi koje omogućuju uvijanje žice rotiranjem ručke, a ne trzanjem zapešća — one značajno smanjuju zamor ruku pri velikim poslovima. Ručne kuke ne zahtijevaju izvor energije i rade u svim uvjetima, što ih čini rezervnim alatom u tijesnim ili nezgodnim prostorima gdje automatski alat ne stane.
Alat za automatsko vezanje na baterije
Alati proizvođača kao što su MAX, Makita i DEWALT koriste unaprijed napunjene namotaje žice za omotavanje i uvrtanje kravate za manje od sekunde. Operater postavlja alat na sjecište šipke i povlači okidač — ostalo je automatski. Jedan operater s automatskim alatom može izvršiti 200-300 veza na sat u usporedbi sa 60–100 na sat s ručnom kukom. Ovi alati su istinski multiplikator produktivnosti na velikim izljevima ploča, izradi montažnih kaveza i temeljima za prostirke.
Žičani koluti za ove alate obično se prodaju kao koluti od 50 ili 120 metara u debljinama koje odgovaraju specifičnom modelu alata. Uvijek provjerite kompatibilnost zavojnice s markom alata — neusklađene zavojnice uzrokuju zaglavljivanje i trošenje žice.
Pneumatski alati za vezivanje
Manje uobičajeni u građevinarstvu u Sjevernoj Americi, ali široko korišteni u Japanu i dijelovima Europe, pneumatski alati za vezivanje brži su od opcija na baterije i ne zahtijevaju punjenje. Dobro rade u montažnim postrojenjima gdje je kompresor već na licu mjesta. Kompromis je crijevo za zrak, koje ograničava mobilnost u usporedbi s bežičnim električnim alatima.
Prefabrikovani betonski pribor That Work With Your Rebar Cage
U proizvodnji predgotovljenog betona armaturni okvir nije samo strukturalna armatura — to je platforma na koju se spajaju deseci Prefabrikovani betonski pribor pričvršćuju se prije lijevanja. Ovi dodaci uključuju umetke za podizanje, spojnice, sidrene ploče, nosače električnih vodova, blokove, rukavce i ugrađeni spojni hardver. Način na koji vežete kavez za armaturu izravno utječe na to koliko su ovi dodaci točno postavljeni.

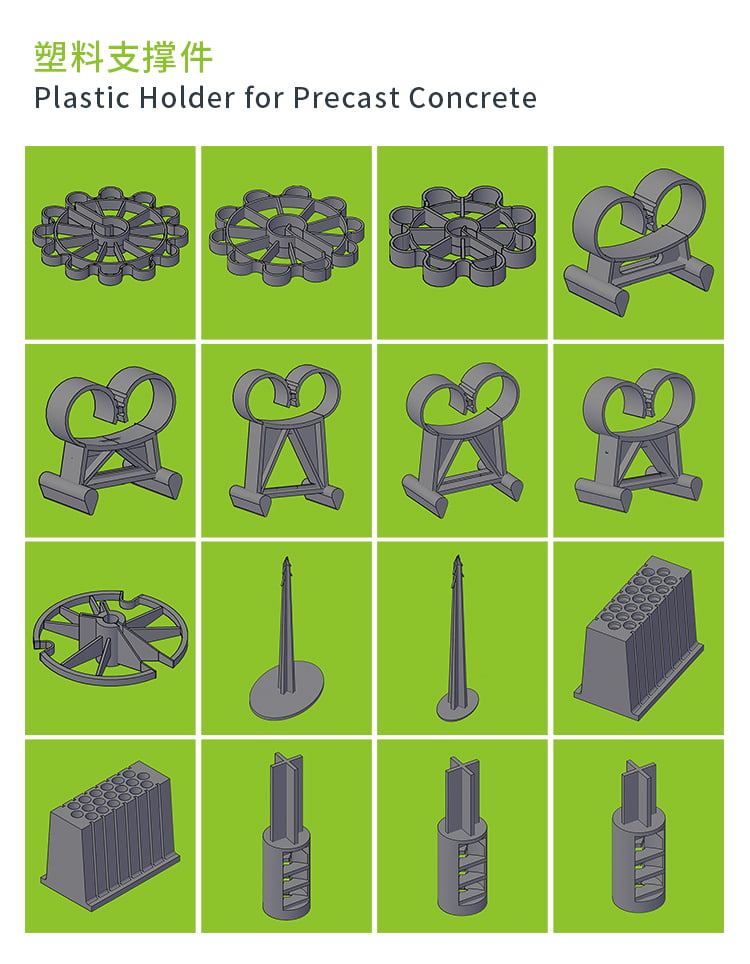

Barske stolice i armaturni odstojnici

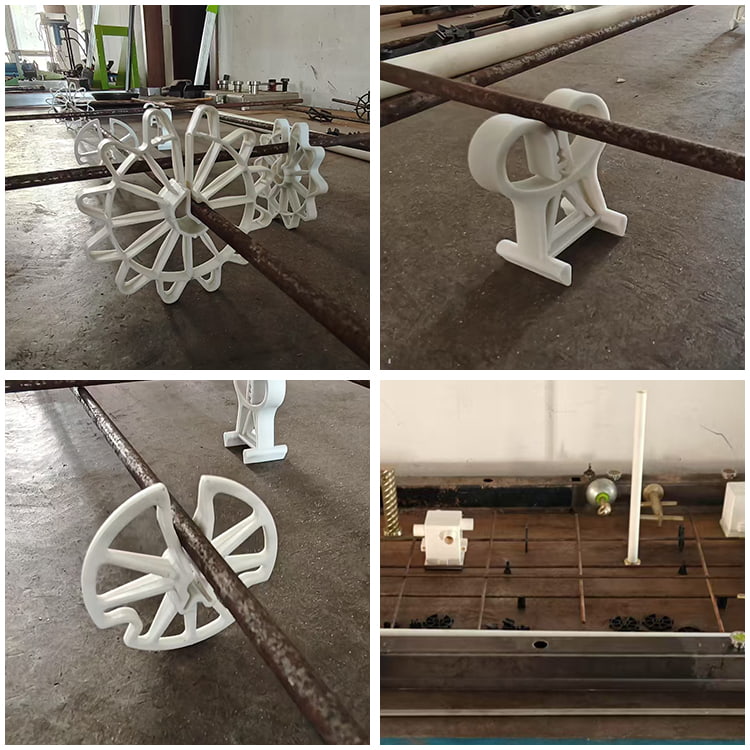

Barske stolice i odstojnici su među najčešće korištenim Prefabrikovani betonski pribor . Oni drže armaturni okvir na ispravnoj visini iznad oplate (donji poklopac) i dalje od okomitih stranica oplate (bočni poklopac). Minimalni zahtjevi za betonskim pokrovom prema ACI 318 za predgotovljene elemente koji nisu izloženi vremenskim uvjetima su tipični 3/4 inča za ploče i zidove i 1,5 inča za grede i stupove , ali mnogi predgotovljači navode veću pokrivenost za trajnost.
- Plastični barski stolci: lagani, otporni na koroziju, dostupni u visinama od 3/4 inča do 4 inča; standardni izbor za većinu montažnih aplikacija
- Stolice od betonskih blokova: koriste se tamo gdje bi čvrstoća plastike na točkasto opterećenje uzrokovala udaranje stolice u mekanu površinu; često se koristi u pločama koje nose tlo
- Kontinuirani žičani odstojnici: koriste se duž duljine šipke za održavanje bočnog pokrova u zidnim pločama; brže se postavljaju od pojedinačnih stolica

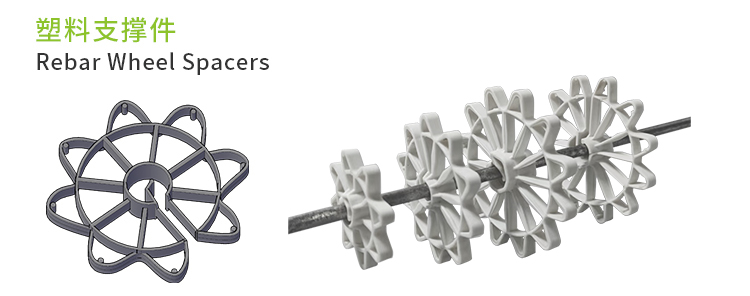

- Okrugli odstojnici (krafne): pričvršćuju se izravno na šipku kako bi se zadržala zaštita od oblikovanih okomitih površina; dostupno u standardnim koracima poklopca od 3/4, 1, 1,5, 2 i 3 inča
Umetci za podizanje i sidra
Umetci za podizanje jedna su od sigurnosno najkritičnijih kategorija montažnih betonskih dodataka. Moraju biti postavljeni točno unutar kaveza armaturne šipke i sigurno vezani za susjedne šipke kako bi se spriječilo okretanje ili pomicanje tijekom lijevanja. Umetak za podizanje koji se pomakne čak i jedan inč sa svoje specificirane lokacije može pasti izvan svoje potrebne zone ugradnje, potencijalno smanjujući svoju nazivnu nosivost za 20-40% ovisno o učincima udaljenosti ruba.
Tipični zahtjevi za vezivanje za podizne umetke: sidrene noge umetka privezane su za susjednu armaturu koristeći osmicu ili spojnice za omotavanje i sedlo — ne spojnice za uskočenje. Proizvođači uložaka obično daju vodiče za ugradnju u kojima se navode minimalne točke pričvršćivanja i treba ih se strogo pridržavati.
Ugrađene ploče i hardver za povezivanje
Čelične ploče, zavareni klinovi i konstrukcijski kutnici ugrađeni u predgotovljene elemente zahtijevaju sidrene šipke vezane izravno za pločaste sidra i u armaturni okvir. Uzorak vezivanja mora biti dovoljno čvrst da se ploča ne okreće tijekom vibracija. Ploče veće od 6 kvadratnih inča trebale bi biti vezane na najmanje četiri točke, s vezicama u obliku osmice na svakom kutnom klinu.
Mehaničke armaturne spojnice
Mehaničke armaturne spojnice — koje se koriste na građevinskim spojevima za spajanje šipki s kraja na kraj — specijalizirana su kategorija predgotovljenih betonskih dodataka koji izravno djeluju na proces vezivanja. Kada su spojnice ugrađene, šipke sa svake strane spoja moraju biti neovisno vezane za kavez prije nego što se spojnica navije ili preša. Spojnice certificirane prema ASTM A1034 moraju razviti 125% navedene granice razvlačenja spojene šipke u napetosti — oni su pravi strukturni elementi, a ne samo nositelji pozicija.
Betonski pokrov i inspekcija: brojke koje su važne
Betonski pokrov — udaljenost od najbliže površine šipke do vanjske betonske površine — primarna je obrana od korozije armature. Postizanje navedenog pokrova u potpunosti ovisi o pravilno postavljenim barskim stolicama i dobro vezanom armaturnom kavezu koji se ne deformira pod silama postavljanja betona.
| Vrsta člana | Stanje izloženosti | Min. Poklopac (ACI 318) |
| Ploča, zid, greda | Nije izložen vremenskim utjecajima | 3/4 in (19 mm) |
| Greda, stupac | Nije izložen vremenskim utjecajima | 38 mm (1,5 inča) |
| Ploča, zid, greda | Izložen vremenskim uvjetima (#5 i manji) | 38 mm (1,5 inča) |
| Ploča, zid, greda | Izložen vremenskim uvjetima (#6 i veći) | 2 inča (50 mm) |
| Greda, stupac | Izložen vremenskim uvjetima | 2 inča (50 mm) |
| Podnožje (bačeno na zemlju) | U dodiru s tlom | 3 inča (76 mm) |
Tablica 2: Minimalni zahtjevi za betonskim pokrovom prema ACI 318 za različite članove i uvjete izloženosti
Tijekom inspekcije, najčešće nesukladnosti koje pronađu inspektori kvalitete su nedovoljan pokrov (šipke koje se oslanjaju na formu bez stolica) i nedostaju vezice koje omogućuju da se šipke rašire. Podaci o industriji od prefabrikata sugeriraju da do 15% odbijenih panela uključuje probleme povezane s pokrovom koji se mogu izravno povezati s neadekvatnim razmakom između stolica ili nepravilnim vezanjem kaveza.
Praktični popis za provjeru vezivanja čelika za armaturu:
- Razmak između šipki odgovara crtežima unutar tolerancije (obično /- 1 inča za ploče, /- 3/8 inča za grede)
- Stolice ili odstojnici nalaze se u intervalima navedenim na crtežima postavljanja (obično svakih 4 stope za ploče)
- Sve duljine preklopnih spojeva su točne i potpuno povezane preko zone preklapanja
- Repovi žice za vezivanje su savijeni prema unutra, ne strše prema površini
- Sav ugrađeni pribor (umetci, ploče, rukavci) vezani su za kavez na minimalno određenim točkama vezivanja
- Nema labavih veza — svako vezano raskrižje može se podvrgnuti testu guranja rukom
Vezanje armaturnog čelika u proizvodnji montažnih konstrukcija: kontrola procesa i kvalitete
Proizvodnja montažnog betona razlikuje se od livene konstrukcije na nekoliko važnih načina koji utječu na način na koji se upravlja vezanjem čelika za armaturu. U postrojenju za montažu, kavezi se izrađuju na namjenskim stolovima ili vodoravnim ležajevima, zatim se podižu u forme za lijevanje. Proces izrade kaveza je visoko sistematiziran, a većina postrojenja koristi standardne operativne postupke (SOP) koji detaljno određuju uzorke vezica, debljinu žice i postavljanje pribora.
Izrada kaveza na temelju šablona
Čelični stolovi za šablone s podesivim graničnicima omogućuju radnicima postavljanje i vezivanje armaturnih rešetki na precizne dimenzije prije nego što ih podignu u oblike. Šablon osigurava da su razmak šipki i ukupne dimenzije kaveza ispravni prije nego što se nanese bilo kakva žica. U dobro vođenom postrojenju za montažu, izrada kaveza na šabloni može smanjiti dimenzionalni otpad za 60-70% u odnosu na vezivanje u samoj formi.
Nakon što se kavez priveže na šablonu, dodaci se pričvršćuju: barske stolice se pričvršćuju za donje šipke, umetci za podizanje se povezuju na navedena mjesta, a sav ugrađeni hardver se učvršćuje. Dovršeni kavez se zatim podiže kao cjelina i postavlja u formu, gdje se rubni odstojnici i dodatni dodaci mogu dodati prije lijevanja.
Dokumentacija i sljedivost
Proizvođači kvalitetnih predgotovljenih konstrukcija održavaju dokumentaciju koja prati svaki sklop kaveza do crteža za postavljanje, popisa šipki i radnika koji su ga proizveli. Ovo nije samo dobra praksa — to zahtijevaju standardi kao što je PCI MNL-116 (Priručnik za kontrolu kvalitete za postrojenja i proizvodnju konstrukcijskih predgotovljenih betonskih proizvoda) i mnoge specifikacije projekta za komponente mostova i zgrada.
Kada se pronađe nesukladnost - recimo, spojnica koja nedostaje na umetku za podizanje ili sidrena ploča koja nije u položaju - sljedivost dokumentacije omogućuje proizvođaču da istraži glavni uzrok i ispravi proces koji ide dalje. Bez njega se ponavlja ista greška.
Učestalost povezivanja u visokoproduktivnim montažnim konstrukcijama
Ne treba svako raskrižje u kavezu za prostirke biti vezano. Većina specifikacija i CRSI (Concrete Reinforcing Steel Institute) priručnik za postavljanje armaturnih šipki dopuštaju naizmjenično vezivanje križanja u ravnim rešetkastim kavezima, pod uvjetom da vezana križanja nisu međusobno udaljena više od 18 inča u bilo kojem smjeru. U praksi, vezivanje svih perimetralnih raskrižja i svakog drugog unutrašnjeg raskrižja proizvodi kavez koji zadržava svoju geometriju bez troškova rada za vezivanje svakog pojedinog križanja.
Tamo gdje se ovo pravilo mijenja: sva sjecišta unutar 24 inča od konstrukcijskog spoja, sva sjecišta unutar zone ugradnje umetka za podizanje ili sidrene ploče i sva sjecišta na spojevima u preklopu moraju biti u potpunosti vezana bez preskakanja.
Uobičajene pogreške pri vezivanju armaturnog čelika i kako ih izbjeći
Godine promatranja na terenu i podaci o reviziji kvalitete iz montažnih i livenih konstrukcija dosljedno otkrivaju istu skupinu pogrešaka. Njihovo prepoznavanje je prvi korak ka njihovom uklanjanju.
Podvezivanje velikih kaveza
Na velikim kavezima - recimo, kavezu s nosačima mosta od 40 stopa sa stotinama raskrižja - radnici ponekad preskaču veze kako bi uštedjeli vrijeme. Rezultat je kavez koji izgleda stabilan na šabloni, ali se širi kada se podigne dizalicom ili se pomiče tijekom vibracija betona. Svako pomicanje šipke tijekom postavljanja betona je trajno ; beton zaključava šipku gdje god se smjesti kada se ukruti. Popravak je standard učestalosti vezanja koji provodi predradnik ili QC inspektor, a nije prepušten individualnoj odluci.
Izbočeni repovi od žice
Zakrivljeni rep lijevo usmjeren prema van prema licu oplate može migrirati unutar 1/4 inča od betonske površine tijekom vibracija. Nakon što se beton stvrdne, rep hrđa i mrlja na površini unutar prvih nekoliko ciklusa smrzavanja i odmrzavanja. Kod arhitektonskih montažnih konstrukcija, ovo je završni nedostatak. U montažnim konstrukcijama to ukazuje na lošu kontrolu kvalitete. Svaki žičani rep mora biti savijen prema unutra — potrebna je dodatna sekunda i potpuno eliminira problem.
Pogrešne visine stolica
Korištenje pogrešne visine barske stolice iznimno je uobičajeno na gradilištima gdje se na istom području izrađuje više predgotovljenih elemenata s različitim zahtjevima za pokrov. Skladištenje stolaca po visini u jasno označenim spremnicima i provjera visine stolca prema crtežu prije početka izrade najjednostavnija je preventivna mjera. Pogrešno tumačenje stolica od 3/4 inča u odnosu na stolice od 1,5 inča nije vidljivo vizualno tijekom brzog prolaska; pokazuje se samo u fizičkom mjerenju.
Neadekvatne vezice na mjestima pribora
Kao što je ranije navedeno, umeci za podizanje i ugrađene ploče moraju biti vezani osmicom ili vezicama za omatanje i sjedište, a ne kopčama. Uskočna spona na kraku sidra umetka za podizanje može se okretati pod silama postavljanja betona. Kada se beton stvrdne, umetak bi mogao biti pod kutom, a ne okomit, smanjujući njegovu efektivnu nosivost i potencijalno uzrokujući da se navojna veza za hardver za podizanje veže ili križa.
Zanemarivanje kompatibilnosti premaza šipki
Armatura s epoksidnim premazom zahtijeva kompatibilnu veznu žicu za sprječavanje galvanske korozije na kontaktnoj točki. Crna žarena žica vezana za šipku obloženu epoksidom stvara malu galvansku ćeliju na svakom zarezu ili kontaktnoj točki u premazu. Upotrijebite epoksi obloženu ili pocinčanu veznu žicu s armaturom obloženom epoksidom , kako je navedeno u ASTM A775 i povezanim standardima. Ovaj se detalj često zanemaruje na terenu, ali je izričito potreban u specifikacijama mostova i brodskih konstrukcija.
Odabir gotovih betonskih dodataka za dugoročnu izvedbu
Odabir gotovih betonskih dodataka — od barskih stolica do sustava za podizanje — ima izravan utjecaj na to koliko dugo montažna konstrukcija može funkcionirati bez održavanja. Dodaci koji korodiraju, deformiraju se pod opterećenjem ili dimenzionalno otkazuju nakon godina rada mogu ugroziti strukturalni integritet inače dobro izgrađenih elemenata.
Odabir materijala za barske stolice i odstojnike
Plastični (polipropilen ili polietilen visoke gustoće) barske stolice standard su za većinu montažnih i lijevanih radova. Kemijski su inertni, ne korodiraju i dimenzionalno su stabilni na temperaturama koje se susreću kod njege betona. Relevantna zabrinutost kod plastičnih stolica je izvedba točkastog opterećenja pod teškom armaturom: #11 barovi i veći, ili skupine barova u paketu, mogu popucati plastične stolice tankih stijenki ako je razmak stolica preširok. Koristite stolice za teške uvjete rada predviđene za očekivano opterećenje ili prijeđite na stolice od čelične žice za velike barove.
Stolice od čelične žice prikladne su za teške kaveze i mogu se širiti bez deformacije, ali moraju biti ili presvučene epoksidom ili postavljene s minimalnim pokrovom od 1,5 inča iznad kalupa - goli čelični stolci na prednjoj strani kalupa će telegrafirati mrlju hrđe na betonsku površinu u roku od nekoliko godina.
Nosivost umetka za dizanje i faktori sigurnosti
Umeci za podizanje moraju se odabrati na temelju težine predgotovljenog elementa, broja točaka za podizanje, kuta priveznica za podizanje i faktora dinamičkog opterećenja primijenjenog tijekom operacija zakretanja i zakretanja. Većina proizvođača umetaka za podizanje zahtijeva a minimalni faktor sigurnosti od 4:1 u uvjetima statičkog opterećenja , s dinamičkim faktorima od 2-3 koji se primjenjuju na udarna opterećenja dizalice.
Interakcija između podiznih umetaka i armaturne rešetke je kritična. Umetak koji nije pravilno vezan za susjedne šipke ne razvija svoju punu čvrstoću ugradnje — kapacitet betonskog stošca na lomljenje ovisi o držanju umetka u svom projektiranom položaju s dovoljnom udaljenošću ruba i dubinom ugradnje. Uvijek pregledajte upute proizvođača za ugradnju za minimalne udaljenosti do rubova i drugih umetaka i provjerite ih u skladu s crtežima za postavljanje prije početka izrade.
Ugrađeni hardver za povezivanje

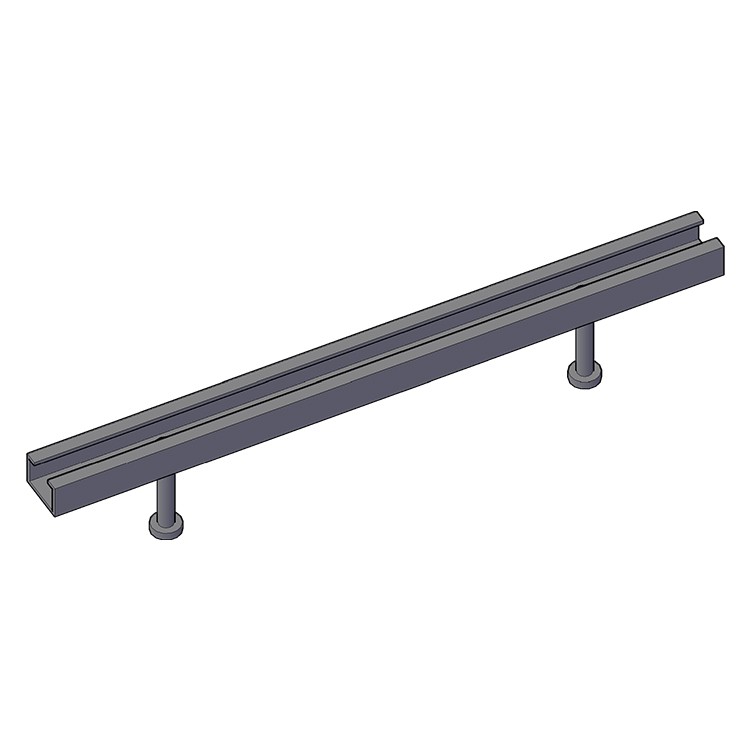

Ploče za zavarivanje, tračnice s klinovima i konstrukcijski kutnici ugrađeni u montažne elemente služe kao spojne točke za konstrukcijski čelik postavljen na terenu, sustave obloga ili susjedne montažne elemente. Njihovi zahtjevi za preciznošću položaja su strogi — tolerancije postavljanja na terenu za konstruktivne čelične spojeve obično su /- 1/4 inča u tlocrtu i visini, što znači da ugrađena ploča mora sletjeti unutar te tolerancije nakon što su sve tolerancije izrade i postavljanja složene. Pravilno vezanje sidrenih klinova ili sidrenih nogu ugrađenih ploča za armaturni kavez i pažljivo postavljanje kaveza na kalibrirane stolice je način na koji se ta tolerancija održava.
Sažetak: Najbolje prakse za vezivanje armaturnog čelika u montažnim i livenim radovima
Osnove vezivanja čelika za armaturu nisu komplicirane, ali zahtijevaju dosljednu pažnju u svakom koraku izrade i postavljanja kaveza. Evo ključnih zaključaka:
- Koristite 16 do 16,5 AWG žarena crna žica za standardni rad; uskladite vrstu žice s premazom armaturne šipke (pocinčana ili epoksi žica s obloženim šipkama)
- Primijenite vezice u obliku sedla ili osmicu na mjestima s velikim kretanjem — kavezne obruče stupova, konstrukcijske spojeve, spojeve u preklopu i ugrađene točke sidrišta pribora
- Savijte sve žičane repove prema unutra nakon uvijanja kako biste spriječili migraciju prema betonskoj površini
- Koristite the correct bar chair height for the specified cover — verify against the placing drawing before fabrication, not after
- Vezati sve Prefabrikovani betonski pribor (umetci, ploče, rukavci) na minimalnim točkama vezivanja koje je odredio proizvođač koristeći osmicu ili vezice za omotavanje i sedlo
- Razmislite o baterijskim automatskim alatima za vezanje za veliki obim posla — dobici produktivnosti i dosljednosti su značajni
- Pregledajte kaveze prije postavljanja pomoću pisanog popisa za provjeru — poklopac, razmak, duljine spojeva, položaje dodataka i repove vezica
- U proizvodnji montažnih konstrukcija, proizvodite na stolovima i održavajte dokumentaciju koja podržava sljedivost i zahtjeve revizije kvalitete
Dobro vezan kavez nevidljiv je u gotovoj strukturi — što je upravo ono što i treba biti. Cilj je beton koji radi točno onako kako je projektirano, s armaturom koja ostaje točno tamo gdje je postavljena, tijekom cijelog proračunskog vijeka konstrukcije.
