Beton sa zakošenim rubovima: tehnike, alati i magnetske trake za zakošenje

Što je beton sa zakošenim rubovima i zašto je to važno

Beton sa zakošenim rubovima odnosi se na betonske elemente - zidove, stupove, ploče, grede i predgotovljene ploče - gdje je oštar kut od 90 stupnjeva zamijenjen zakošenim ili zakošenim licem, obično rezanim pod 45 stupnjeva. Rezultat je čista dijagonalna površina duž duljine ruba. Ovo nije čisto kozmetičko. Iskošeni rub smanjuje koncentraciju naprezanja u kutovima do 30% u usporedbi s kvadratnim rubovima , što znači manje strugotina, pukotina i izlomljenih kutova tijekom radnog vijeka konstrukcije.

Osim strukturalne izvedbe, skošeni rubovi imaju ključnu sigurnosnu funkciju. Izloženi četvrtasti betonski uglovi poznati su po tome što uzrokuju posjekotine i ogrebotine — stvarna opasnost u skladištima, parkiralištima, javnim zgradama i infrastrukturnim projektima. Zakošeni kut odmah otupljuje taj rizik. U arhitektonskom radu, kutni otvor također stvara linije sjena koje dodaju vizualnu dubinu i sofisticiranost inače ravnoj površini.

Najčešća veličina skošenja u općoj konstrukciji je a 20 mm × 20 mm (¾ inča) kosina od 45 stupnjeva , iako se u arhitektonskim projektima često koriste profili od 10 mm, 15 mm, 25 mm ili prilagođeni profili. Proizvođači predgotovljenog betona često određuju dublje skošenja - 30 mm ili 40 mm - kako bi stvorili jaču vizualnu artikulaciju između ploča.

Kako se oblikuju skošeni rubovi u betonu

Dva su temeljna pristupa stvaranju skošenog ruba na betonu: oblikovanje skošenog ruba prije izlijevanja pomoću skošenih traka postavljenih unutar oplate ili rezanje i brušenje skošenog ruba nakon stvrdnjavanja betona. Formiranje prije izlijevanja daleko je češća i isplativija metoda u profesionalnoj gradnji.

Pre-Pour skošene trake

Iskošene trake — koje se nazivaju i umetci za skošenje ili rubni umetci — komadi su materijala trokutastog profila fiksirani unutar oplate na kutovima prije izlijevanja betona. Kada se obrasci skinu, traka se povlači i otkriva savršeno zakošeni rub. Ova metoda ne zahtijeva sekundarne operacije i dodaje minimalno vrijeme procesu oblikovanja.

Tri najčešća materijala za skošene trake su pjena (poliuretan ili polietilen), PVC/plastika i guma. Svaki ima svoj profil izvedbe. Pjenaste trake su jeftine i fleksibilne, ali sklone pucanju tijekom uklanjanja oplate, ostavljajući fragmente zalijepljene za betonsku površinu koji se moraju ručno izvaditi - dugotrajan proces ispravljanja nedostataka. PVC trake su izdržljivije, ali zahtijevaju mehaničko pričvršćivanje čavlima, vijcima ili ljepilom, što povećava napor i ostavlja rupe za pričvršćivanje na licu oplate.

Rezanje i brušenje nakon izlijevanja

Kada je potrebno skošenje na stvrdnutom betonu koji nije oblikovan pomoću trake za skošenje, izvođači koriste kutne brusilice opremljene dijamantnim brusnim pločama ili glodalice za beton s bitovima za skošenje. Ovaj je pristup znatno skuplji — zbrajaju se troškovi opreme, vrijeme rada i upravljanje prašinom. A 15-metarski niz skošenog ruba formiranog tijekom izlijevanja košta otprilike 60–70% manje od ekvivalentnog ruba proizvedenog naknadnim brušenjem . Metode naknadnog izlijevanja obično su rezervirane za radove obnove ili ispravljanje grešaka u oblikovanju.

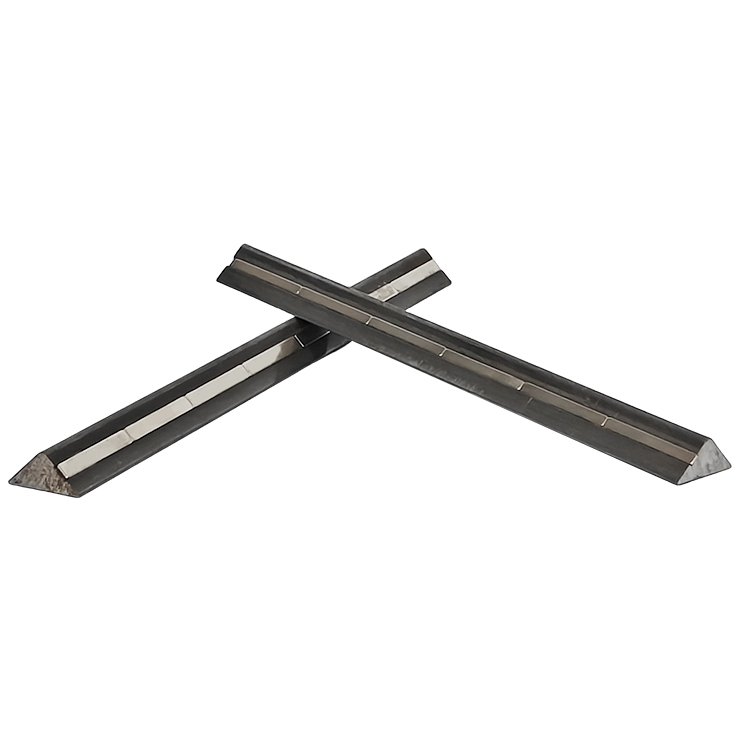

Magnetsko skošenje Trake: profesionalni standard za čelične oplate

U proizvodnji montažnog betona i radu na licu mjesta uz korištenje čelične oplate, magnetske skošene trake postale su dominantno rješenje za pričvršćivanje. Magnetska skošena traka je trokutasti skošeni umetak s kontinuiranim feritnim ili neodimijskim magnetom ugrađenim duž njegove baze. Magnet čvrsto drži traku uz čeličnu površinu bez ikakvih vijaka, čavala, kopči ili ljepila. Pozicioniranje traje nekoliko sekundi. Repozicioniranje je jednako brzo.

Magnetske skošene trake mogu se ponovno koristiti u stotinama ciklusa lijevanja , što njihovu višu jediničnu cijenu čini irelevantnom kada se izračuna na temelju upotrebe. Kvalitetna magnetska skošena traka od PVC-a ili gume košta tri do pet puta više od jednokratne pjenaste trake, ali ako izdrži 300 izlijevanja - razumna brojka za dobro održavanu traku - trošak po izlijevanju djelić je cijene jednokratne alternative.

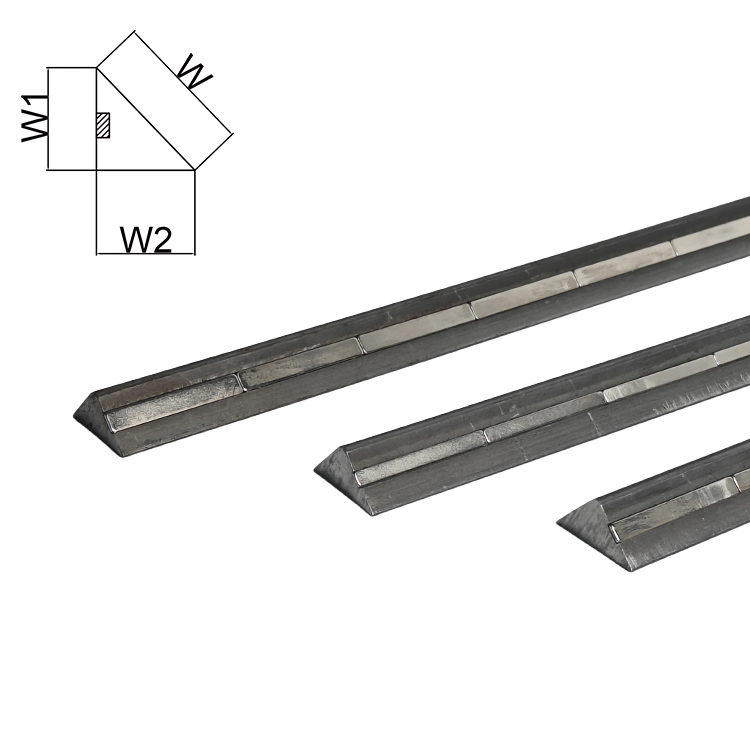

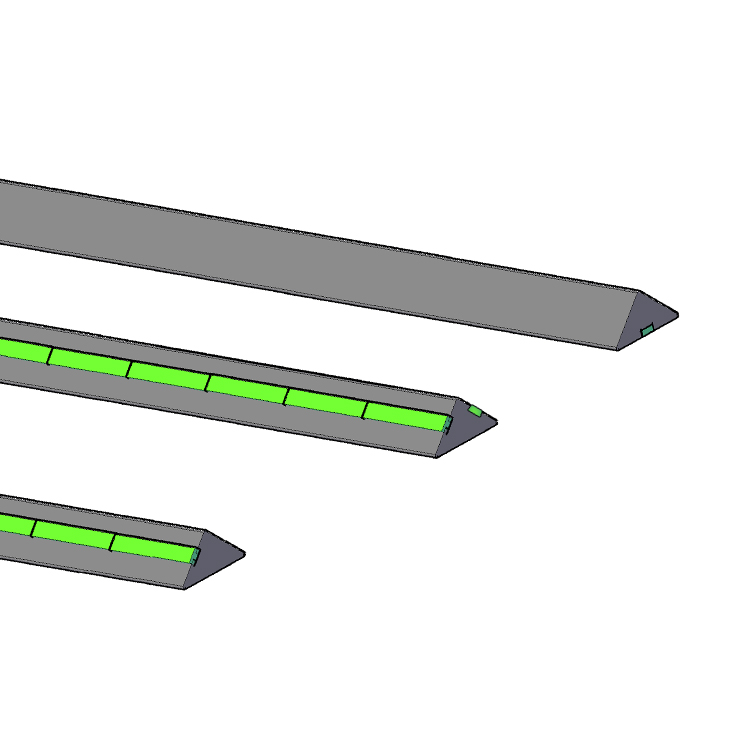

Kako rade magnetske trake za skošenje

Tijelo magnetske skošene trake obično je izrađeno od krutog PVC-a, fleksibilne gume ili kombinacije oba. Trokutasti profil nalazi se u kutu čelične forme, a ravna baza dodiruje čeličnu površinu. Ugrađeni magneti — obično raspoređeni u intervalima od 50 mm do 150 mm duž trake — stvaraju silu držanja koja se odupire i bočnom pomaku tijekom vibracija betona i vertikalnom kretanju tijekom izlijevanja. Većina proizvođača proizvodi trake u standardne duljine od 1000 mm, 1500 mm i 2000 mm , sa zglobovima spojenim zajedno za duže vožnje.

Specifikacija magneta je važna. Feritni magneti su isplativi i dobro rade u standardnim proizvodnim okruženjima. Neodimijski (rijetke zemlje) magneti pružaju znatno jače držanje - važno kada je traka za skošenje postavljena na okomite ili gornje strane oplate ili kada se beton postavlja s visokoenergetskim unutarnjim vibratorima koji stvaraju značajan bočni pritisak na umetke oplate.

Kvaliteta završne obrade površine

Jedna od najjasnijih prednosti magnetskih skošenih traka u odnosu na pjenaste ekvivalente je kvaliteta završne obrade površine. Pjena upija vlagu i može ostaviti grubu, poroznu teksturu na skošenoj površini. Magnetne trake od PVC-a i gume stvaraju gustu, glatku završnu obradu na kosini koja odgovara ili premašuje kvalitetu završne obrade susjedne oblikovane površine. Za arhitektonski beton - gdje su površinske mrlje neprihvatljive - ova je razlika odlučujuća.

Usporedba vrsta skošenih traka: praktični pregled

Odabir odgovarajuće trake za skošenje ovisi o vrsti oplate, veličini projekta, potrebnim ciklusima ponovne upotrebe i specifikaciji završne obrade. Tablica u nastavku sažima ključne kompromise.

Standardne veličine kosina i kada ih koristiti

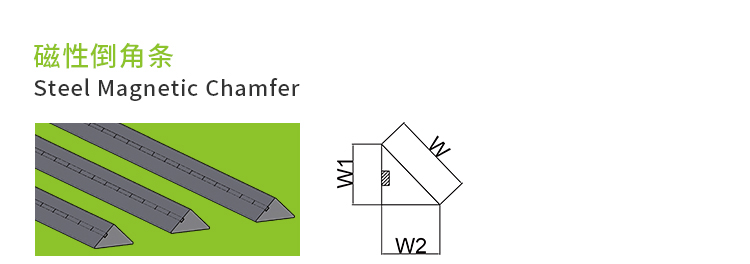

Dimenzije skošenja određuju se kao duljina kraka poprečnog presjeka pravokutnog trokuta. "Skošenje od 20 mm" znači da su oba kraka trokuta 20 mm, stvarajući dijagonalu od 28 mm pod kutom od 45 stupnjeva. Evo kako se odabir veličine obično preslikava na vrstu aplikacije:

• 10 mm × 10 mm: Lagani stambeni radovi, unutarnji uglovi na zidovima i stupovima gdje je poželjno minimalno otkriće. Često se koristi u gradnji stanova kako bi se smanjio rizik od krhotina bez vidljivog vizualnog skošenja.
• 15 mm × 15 mm: Opći komercijalni građevinski standard za stupove, grede i rubove zidova u uredima i maloprodajnim projektima. Usklađuje vidljivost i praktičnost.
• 20 mm × 20 mm: Najviše korištena veličina u građevinskom i građevinskom betonu. Primjenjuje se na upornjake mostova, potporne zidove, industrijske podove i montažne elemente. The Iskošenje od 20 mm zadana je veličina u većini nacionalnih propisa za beton kada nije navedena određena veličina.
• 25 mm × 25 mm: Infrastrukturni radovi uključujući tunele, podvožnjake i teške građevinske radove gdje su rubovi izloženi udarnom opterećenju od vozila ili strojeva.
• 30 mm × 30 mm i više: Arhitektonske predgotovljene fasade, izložene ploče od agregata i prepoznatljivi strukturni elementi gdje je linija sjene namjerna značajka dizajna. Također se koristi u agresivnim okruženjima (pomorska, kemijska izloženost) gdje veće skošenje pomiče kut od zone najvećeg oštećenja.

Postoje i nestandardni profili. Neki proizvođači montažnih konstrukcija koriste skošenje u omjeru 1:2 ili 1:3 (plitko skošenje umjesto 45 stupnjeva) kako bi stvorili drugačiji efekt linije sjene. Magnetske skošene trake dostupne su u ovim prilagođenim profilima od dobavljača specijalnih oplata, iako se primjenjuju rokovi isporuke i minimalne količine narudžbe.

Ispravno postavljanje skošenih traka: uobičajene pogreške i kako ih izbjeći

Neispravna ugradnja skošenih traka jedan je od vodećih uzroka rubnih defekata u oblikovanom betonu. Rezultirajući popravci - brušenje, krpanje, punjenje epoksidom - koštaju mnogo više u vremenu i materijalima nego ispravna instalacija na prvom mjestu. Sljedeće su najčešće pogreške viđene na web mjestu.

Razmak između trake i površine obrasca

Čak i razmak od 1–2 mm između baze skošene trake i površine oplate omogućuje da cementna pasta iscuri ispod tijekom vibracija. Rezultat je peraja stvrdnute paste duž ruba skošenja koja se mora otkinuti — oštećujući pritom svježi beton. Za magnetske skošene trake ovaj razmak obično uzrokuje magnet koji je izgubio čvrstoću držanja ili krhotine između trake i čeličnog oblika. Očistite površinu obrasca žičanom četkom prije postavljanja traka i provjerite da svaki dio čvrsto prianja uz čelik bez ljuljanja.

Neusklađeni spojevi između dijelova trake

Tamo gdje se dva dijela skošene trake susreću jedan s drugim, svaki pomak - čak i 0,5 mm - stvara vidljiv korak u gotovom skošenom rubu. Za magnetske skošene trake spajanje krajeva je jednostavno jer magneti drže položaj bez pomicanja. Za PVC trake s čavlima, izravnavanje spojeva zahtijeva više pažnje. Koristite ravnilo kada postavljate dijelove i nanesite mali komad trake preko spoja prije izlijevanja kako biste spriječili infiltraciju paste.

Nedovoljno sredstva za otpuštanje

Iskošene trake — posebno vrste PVC-a i gume — moraju se premazati uljem za odvajanje kalupa prije svakog izlijevanja. Preskakanje ovog koraka znači da se traka zalijepi za betonsku površinu i otkida dijelove skošene površine tijekom skidanja. Nanesite tanak, ravnomjeran sloj sredstva za odvajanje na površinu skošene trake pomoću četke ili valjka, a ne pištolja za prskanje — nanošenje raspršivanjem ima tendenciju promašivanja unutarnjih kutova i ostavljanja bazena na horizontalnim površinama koje uzrokuju površinske mrlje.

Pomicanje trake tijekom vibracija

Unutarnji betonski vibratori stvaraju značajan bočni pritisak na bilo što u oplati. Pjenaste trake koje drže samo ljepilo mogu migrirati nekoliko milimetara tijekom vibracija, stvarajući valovitu ili neusklađenu kosinu. Magnetske skošene trake učinkovito se odupiru ovom pomaku kada je sila držanja magneta usklađena s orijentacijom oblika i izlazom vibratora. Za visokofrekventne vibracije (iznad 12 000 o/min), neodimijske magnetske trake su poželjnije od feritnih magnetskih traka, koje možda neće pružiti dovoljnu silu držanja na okomitim površinama.

Primjene u proizvodnji montažnog betona

Proizvodnja gotovih betona je mjesto gdje se najviše koriste magnetske skošene trake. Predgotovljeni objekti obično koriste čelične palete ili stolove koji se rekonfiguriraju više puta dnevno. U ovom okruženju, brzina i lakoća ponovnog pozicioniranja magnetskih skošenih traka izravno se pretvaraju u produktivnost proizvodnje. Posada koja je prethodno provela 20 minuta zabijajući pjenaste skošene trake po kalupu može postaviti i pozicionirati magnetske skošene trake za isti kalup za manje od 5 minuta.

Predgotovljeni elementi koji rutinski uključuju skošene rubove uključuju:

• Stupovi i baze stupova za višekatnice
• Zidne ploče za stambene, poslovne i industrijske objekte
• Niti za stepenice i pojedinačne stepenice
• Mostne grede (I-grede, U-grede, sandučasti nosači)
• Segmenti obloge tunela gdje skošeni rubovi pomažu pri sklapanju prstena i postavljanju brtve
• Potporni zidni blokovi i ploče za zaštitu od buke
• Arhitektonske obložne ploče gdje je linija sjene element dizajna

Posebno u proizvodnji tunelskog segmenta, skošeni rubovi služe strukturnoj svrsi izvan estetike. Iskošenje stvara udubljeni utor kada se dva segmenta postave jedan uz drugi, a ovaj se utor može ispuniti brtvljenjem ili žlijebom kako bi se osigurala sekundarna vodena brtva. Većina specifikacija segmenata tunela zahtijeva najmanje 20 mm × 20 mm skošenja na svim uzdužnim i obodnim spojevima upravo iz ovog razloga.

Iskošeni rubovi i trajnost betona

Argument trajnosti za skošene rubove dobro je potkrijepljen praktičnim promatranjem i znanošću o materijalima. Oštri betonski uglovi pod kutom od 90 stupnjeva sami po sebi su ranjivi jer je beton na samom vrhu ugla oslonjen na samo dvije strane, a ne na tri. Kada je izložen udarcima, toplinskim ciklusima ili koroziji armature, ovaj slabo poduprti kut ima tendenciju da se prvi otcijepi.

Toplinski ciklus je posebno agresivan na izloženim kutovima. Beton se širi i skuplja s promjenom temperature. Kut je točka gdje se dvije površine susreću pod maksimalnim kutom izloženosti, stvarajući dvosmjerno toplinsko naprezanje. Tijekom godina izloženosti vanjskom prostoru, ovaj ciklički stres uzrokuje mikropukotine koje napreduju do vidljivog pucanja. Istraživanja stupova parkirnih konstrukcija pokazuju da skošeni rubovi smanjuju učestalost lomljenja kutova za 40–60% tijekom 20-godišnjeg razdoblja upotrebe u usporedbi s ekvivalentnim stupovima s oštrim rubovima u istom okruženju.

U armiranom betonu, dubina pokrova na oštrom kutu je geometrijski manja od nazivnog pokrova mjerenog okomito na ravnu površinu. Poklopac od 30 mm na ravnoj površini zida može se smanjiti na efektivnih 21 mm na kvadratnom kutu kada se mjeri do najbliže armaturne šipke. Iskošenje kuta fizički odmiče izloženu površinu od armature, vraćajući učinkovitu zaštitu. To je razlog zašto mnogi kodovi betona usmjereni na trajnost — uključujući BS EN 13670 u Europi — izričito zahtijevaju skošene rubove na konstrukcijskom betonu u klasama izloženosti XC3, XC4, XD2 i višim.

Odabir prave magnetske trake za skošenje za vaš projekt

Ne rade sve trake s magnetskim skošenjem jednako. Sljedeći čimbenici trebali bi voditi specifikacije i odluke o kupnji za montažne i in situ primjene čeličnih oplata.

Vrsta magneta i sila držanja

Za horizontalno lijevanje (traka se nalazi na ravnom čeličnom stolu), općenito su dovoljni feritni magneti sa silom držanja od 10-15 N po magnetu. Za okomita lica obrasca ili za obrasce koji se koriste s visokoenergetskim vibracijama, navedite neodimijske magnetske skošene trake sa silama držanja od 25-50 N po magnetu. Neki proizvođači objavljuju podatke o sili izvlačenja po metru trake — korisna usporedna metrika. Tražite minimalno 150 N po metru trake za vertikalne primjene .

Materijal tijela: PVC vs guma

PVC magnetske skošene trake su tvrđe i dimenzionalno stabilnije, što ih čini prikladnim za primjene koje zahtijevaju vrlo preciznu geometriju rubova — na primjer, arhitektonski prefabrikovani. Gumene magnetske skošene trake su fleksibilnije, omogućujući im da prate blage krivulje ili površine koje nisu ravne bez ostavljanja praznina. Guma se također čistije oslobađa s površine betona tijekom skidanja, smanjujući rizik od oštećenja površine. Za proizvodnju velike količine, gumene magnetske trake za skošenje često imaju bolji vijek trajanja jer njihova fleksibilnost smanjuje stres na sučelju magneta i tijela tijekom uklanjanja kalupa.

Otpornost na temperaturu

Tvornice montažnih konstrukcija često koriste stvrdnjavanje parom kako bi ubrzale povećanje čvrstoće. Na standardnu ​​snagu feritnog magneta ne utječu značajno temperature stvrdnjavanja parom (obično 50–70°C). međutim, neodimijski magneti počinju gubiti trajnu magnetizaciju iznad otprilike 80°C , što znači da su neprikladni za cikluse ubrzanog stvrdnjavanja na visokim temperaturama bez da proizvođač potvrdi ocjenu visoke temperature. Eksplicitno navedite ovaj zahtjev kada naručujete magnetske trake za skošenje za montažne radove stvrdnjavane parom.

Kutni i završni dijelovi

Dobri magnetski sustavi skošenih traka uključuju namjenski izrađene kutne dijelove — unutarnje i vanjske kutove od 90 stupnjeva — koji omogućuju skošenju da se omota oko kutova stupova bez ružnih ukošenih spojeva izrezanih na licu mjesta. Ove kutne dijelove treba specificirati kao dio sustava, a ne proizvoditi ih od izrezanih duljina, budući da su spojevi izrezani na mjestu čest izvor curenja paste i oštećenja rubova.

Beton sa zakošenim rubovima u arhitektonskom i dizajnerskom kontekstu

U arhitektonskom betonu — koji se ponekad naziva glatkim betonom ili béton brut — skošeni rub je namjeran estetski alat koliko i praktičan. Linija sjene stvorena skošenom trakom artikulira površinu, definira geometriju elementa i daje masovnim betonskim oblicima profinjenu, izrađenu kvalitetu koja nedostaje glatkim kvadratnim rubovima.

Arhitekti koji rade u tradiciji izloženog betona - od Le Corbusierovog Unité d'Habitation do suvremenih projekata Tadaa Anda - koristili su linije skošenja za kontrolu načina na koji svjetlost očitava betonske površine. A Iskošenje od 25 mm stvara liniju sjene širine približno 35 mm pod jakim svjetlosnim uvjetima, što je dovoljno da se jasno očituje na dnevnom svjetlu na fasadi. Iskošenje od 10 mm čita se kao fina linija, suptilnija i prikladnija za unutarnje površine gdje su razine svjetla i udaljenosti gledanja različite.

Za arhitektonske montažne konstrukcije kritična je dosljednost dubine skošenja i položaja na stotinama ili tisućama identičnih ploča. Bilo koja varijacija u položaju trake stvara vidljivu neusklađenost prilikom postavljanja ploča. Magnetske skošene trake, dopuštajući brzo i ponovljivo pozicioniranje na referentne oznake na čeličnom obliku, čine ovu konzistentnost dostižnom u proizvodnom opsegu na način na koji se prikovane ili zalijepljene trake jednostavno ne mogu pouzdano podudarati.

Neki arhitekti određuju trake za skošenje u boji - obično PVC tijelo s integralnim pigmentom - kako bi se stvorio namjerni kontrast boja na kosini. Ovo je neobična, ali učinkovita tehnika za stvaranje snažne vizualne artikulacije u fasadama od velikih ploča. Standardne magnetske trake za skošenje dostupne su u sivoj, crnoj i povremeno bijeloj boji od velikih dobavljača, a prilagođene boje dostupne su po narudžbi.

Održavanje i ponovna uporaba magnetskih skošenih traka

Kako bi se postigao maksimalan radni vijek magnetskih traka za skošenje, potrebna je dosljedna rutina održavanja. Trake koje se jednostavno bace u kantu između izlijevanja nakupljaju ostatke betona, trpe oštećenja magneta i stvaraju površinske ogrebotine koje se prenose na betonsku završnicu.

1. Očistite odmah nakon skidanja. Ostatke betona na prednjoj strani trake lako je ukloniti kada su svježe, a vrlo je teško kada se stvrdnu. Koristite plastični strugač - ne metalni alat koji grebe PVC ili gumeno tijelo - i isperite vodom.
2. Pregledajte niz magneta. Prođite čeličnom pločom duž baze trake nakon čišćenja. Svaki dio koji ne drži čvrsto ukazuje na kvar ili pomaknut magnet. Pojedinačne kvarove magneta ponekad može popraviti dobavljač; trake s višestrukim kvarovima magneta treba povući iz upotrebe.
3. Čuvati vodoravno. Okomito slaganje traka ili njihovo naslanjanje na zidove uzrokuje dugotrajno savijanje, osobito kod PVC traka. Čuvajte ravno u označenim policama organiziranim prema veličini profila.
4. Nanesite sredstvo za odvajanje prije svakog izlijevanja. Čak i nakon čišćenja, nanesite novi sloj sredstva za odvajanje i na trokutastu površinu trake i na osnovnu stranu koja je u kontaktu s čeličnom formom. Ovo štiti i površinu trake i olakšava skidanje kalupa.
5. Ciklusi korištenja dnevnika. U montažnim objektima velike količine, praćenje broja izlijevanja po kompletu traka omogućuje proaktivnu zamjenu prije nego što degradacija površine počne utjecati na kvalitetu gotovog betona. Većina proizvođača preporučuje zamjenu traka nakon 80% njihovog ciklusa ponovne uporabe nego čekati vidljiv neuspjeh.

Analiza troškova: magnetske skošene trake u odnosu na tradicionalne metode

Realna usporedba troškova mora uzeti u obzir troškove materijala, vrijeme rada za instalaciju i uklanjanje, učestalost zamjene trake i sve dodatne troškove popravka kvara. Sljedeći primjer koristi hipotetski pogon za proizvodnju montažnih konstrukcija koji lijeva 50 elemenata stupova tjedno, a za svaki je potrebno 12 dužnih metara skošene trake od 20 mm.

Gornji brojevi to jasno pokazuju viši jedinični trošak magnetskih skošenih traka u potpunosti je nadoknađen uštedom rada unutar prve godine proizvodnje . Tekuće godišnje uštede od smanjenog rada i popravka kvarova su znatne. Za postrojenje koje proizvodi 50 elemenata tjedno, prelazak s pjene na magnetske skošene trake može realno uštedjeti više od 15.000 dolara godišnje u direktnim troškovima — prije nego što se uračuna poboljšana kvaliteta i smanjene stope odbijanja klijenata.

Zahtjevi koda i specifikacije za skošene rubove

Iskošeni rubovi nisu uvijek izborni. Nekoliko naširoko korištenih kodova i specifikacija nameću zahtjeve za skošenjem konstrukcijskog betona.

• ACI 301 (SAD): Zahtijeva da svi izloženi uglovi oblikovanog betona imaju skošenje ili polumjer osim ako nije drugačije navedeno. Zadana veličina skošenja ako nije navedena je ¾ inča (približno 19 mm).
• BS EN 13670 (Europa): Određuje zahtjeve za skošenjem betona u klasama izloženosti XC3 i višim, s minimalno 15 mm skošenja na svim izloženim strukturalnim rubovima u umjerenim do teškim okruženjima.
• AS 3610 (Australija): Standard za oplate koji zahtijeva skošene trake ili ekvivalent na svim vanjskim uglovima, osim ako projektni crteži izričito ne dopuštaju kvadratne rubove.
• Projekt mosta ASSHTO LRFD (SAD): Zahtijeva najmanje 25 mm skošenja na svim izloženim rubovima betona mosta u uvjetima izloženosti XS i XD.
• CIRIA C660 / C766 (UK): Dokumenti s uputama za rano stvaranje toplinskih pukotina u betonu preporučuju skošene rubove kako bi se smanjili učinci koncentracije naprezanja na kutovima oplate — čimbenik ranog početka toplinskih pukotina.

Kada pregledavate specifikacije projekta, provjerite i strukturne crteže i odjeljke specifikacije projekta za zahtjeve oblikovanja. Nije neuobičajeno da se zahtjevi za skošenje pojavljuju u specifikaciji, ali nisu dimenzionirani na crtežima, ostavljajući izvođaču da potvrdi predviđenu veličinu s projektantom prije naručivanja materijala za oblikovanje.
